H76X对夹旋启式止回阀

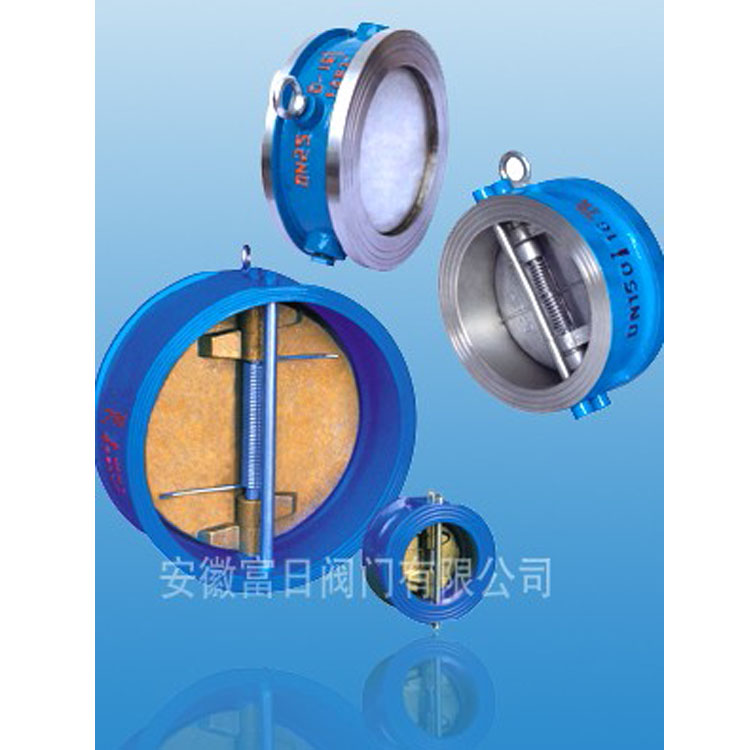

H76X对夹蝶式双瓣止回阀概述：
安徽富日阀门有限公司生产的H76X铸铁对夹止回阀、H76X对夹蝶式双瓣止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所**适用。
H76X铸铁对夹止回阀、H76X对夹蝶式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
H76X对夹蝶式双瓣止回阀产品特点：
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
H76X对夹蝶式双瓣止回阀执行标准：
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
H76X对夹蝶式双瓣止回阀性能参数：
型号 | 工作压力（MPa） | 适用温度（℃） | 适用介质 | 阀体材料 |
H76H-10C～40 | 1.0～4.0 | －29～425 | 水、蒸汽、油品 | 碳钢 |
H76W-10P～25 | 1.0～2.5 | ≤150 | 硝酸类 | 不锈钢 |
H76Y-40P | 4.0 | ≤150 | 硝酸类 | 不锈钢 |
H76X对夹蝶式双瓣止回阀主要零部件材料：
零件名称 | 阀体 | 阀瓣 | 阀杆 | 弹簧 | 阀座 |
材料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁晴橡胶 |
H76X对夹蝶式双瓣止回阀主要技术参数：
型号 | 公称压力 PN(MPa) | 强度试验压力(MPa) | 密封试验压力(MPa) | 适用温度 | 适用介质 |
H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水 污水 |
H76X-16 | 1.6 | 2.4 | 1.76 |
H76X对夹蝶式双瓣止回阀主要外形尺寸：
公称通径 DN(mm) | L(mm) | H(mm) | D(mm) | |
1.0MPa | 1.6MPa | |||
50 | 43 | 60 | 105 | 105 |
65 | 46 | 73 | 124 | 124 |
80 | 64 | 89 | 142 | 142 |
100 | 64 | 110 | 162 | 162 |
125 | 70 | 141 | 192 | 192 |
150 | 76 | 168 | 218 | 218 |
200 | 89 | 219 | 272 | 273 |
250 | 114 | 273 | 328 | 328 |
300 | 114 | 324 | 378 | 384 |
350 | 127 | 356 | 438 | 444 |
400 | 140 | 418 | 489 | 495 |
450 | 152 | 457 | 540 | 555 |
500 | 152 | 526 | 594 | 616 |
600 | 178 | 626 | 695 | 734 |
700 | 229 | 672 | 810 | 804 |
800 | 241 | 778 | 916 | 910 |
900 | 241 | 878 | 1016 | 1010 |
1000 | ||||
